SCHUKO® kontakter og uttak med kapslingsgrad IP54 og IP68
SCHUKO® kontakter og uttak fra MENNEKES står for maksimal robusthet og pålitelig energiforsyning – fra IP54 til IP68. Våre spesielt motstandsdyktige IP68‑plugger og skjøtekontakter er utviklet for våte og røffe omgivelser: vanntette i sammenkoblet tilstand, gode å gripe selv ved fuktighet og spesielt holdbare.
Også IP54‑variantene imponerer med robuste materialer, høy mekanisk belastbarhet og enkel montering. Enten det gjelder vegg‑ eller påbyggingsuttak, plugger eller skjøtekontakter – vårt SCHUKO® sortiment tilbyr passende løsninger for en rekke bruksområder.
Oppdag mangfoldet i våre SCHUKO® produkter, og lær mer om kapslingsgrader, teknologier og optimaliserte bruksområder.
SCHUKO® IP68. Laget for ekstreme forhold.
For applikasjoner med høy mekanisk belastning eller i områder som er permanent våte, finnes SCHUKO® plugger og skjøtekontakter med kapslingsgrad IP68. De er utstyrt med en bajonett‑ring og en beskyttelseshette, og forblir vanntette i sammenkoblet tilstand – selv ved neddykkelse. De knotete gripeflatene samt den gummierte, også knotete kabelinnføringen sikrer god håndtering. Selv ved fuktighet eller våte forhold kan plugger og skjøtekontakter gripes sikkert.
SCHUKO® IP68 – Bruksområder.
SCHUKO® plugger og skjøtekontakter med kapslingsgrad IP68 er det ideelle valget for krevende omgivelser der pålitelighet og robusthet er avgjørende. De gir sikker beskyttelse mot støv og neddykkelse og egner seg derfor perfekt til utendørs bruk – for eksempel ved regn, snø eller direkte påvirkning fra vær og vind.

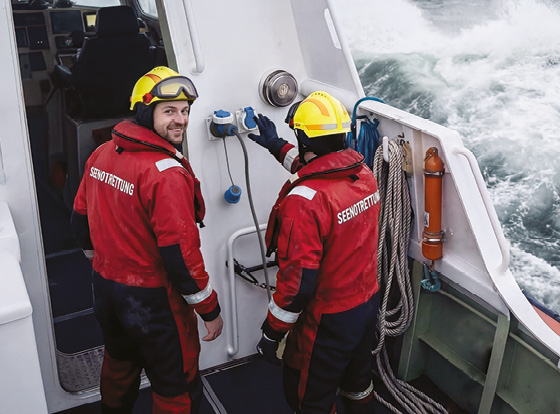

På byggeplasser overbeviser de med sin høye motstandskraft mot smuss, fuktighet og mekanisk belastning. Også i industrielle områder – fra produksjonsanlegg og verksteder til fuktige eller støvete produksjonsmiljøer – sørger de for en konsekvent sikker strømforsyning. Organisasjoner som sivilforsvaret, brannvesenet og forsvaret drar nytte av deres robusthet ved arbeid under flomforhold, i regn eller i gjørmete innsatsområder. For maritime bruksområder, for eksempel på båter, i havner, verft eller hos sjøredningsenheter, tilbyr IP68 SCHUKO® kontakter og uttak maksimal sikkerhet selv under de mest krevende forhold. Innen landbruket viser de sine styrker i vanningssystemer eller i moderne fjøs, hvor fuktighet og smuss er en del av hverdagen.
Raskt, enkelt og helt pålitelig: Vår installasjonsprosess gjør forskjellen.
Takket være den innovative, universelle silikonpakningen bortfaller den tidkrevende tilpasningen eller utskiftningen av ulike tetningselementer fullstendig. Ett eneste tetningselement dekker pålitelig alle kabeldiametere fra 6,4 til 16,5 mm – fleksibelt, rent og effektivt.
Rask installasjon i tydelig definerte trinn:
Ta ut innsatsen, før kabelen gjennom, koble til lederne, fest innsatsen på to punkter, stram kabelinnføringen – ferdig. Enklere og raskere blir det nesten ikke.
Mer komfort takket være gjennomtenkte detaljer
Uttrekksikre skruer sørger for at både kapslings‑ og kontaktskruer alltid holder seg sikkert på plass og ikke kan falle ut ved et uhell. I tillegg kreves det ikke spesialverktøy – en standard PZ2‑skrubit er fullt tilstrekkelig.
For økt sikkerhet og en feilfri installasjon er all relevant informasjon plassert direkte på innsatsen: Avmantlingslengden er tydelig merket, og for avisoleringslengden finnes det til og med en integrert mal. Dermed kan de korrekte lengdene bestemmes enkelt og presist – helt uten ekstra måleverktøy.
Din fordel: Spar tid, reduser kostnader
Den kortere installasjonstiden og den lavere feilrisikoen fører til reduserte monteringskostnader. Slik drar prosjektene dine nytte av en rask, sikker og kostnadseffektiv gjennomføring.
Egenskaper for SCHUKO® IP68
1. Kabelinnføring med tetning for alle kabeltverrsnitt
2. Bajonett‑ring og kabelinnføring – 2K‑teknologi
3. Sivil variant i blått, militær variant i bronsegrønt
4. Anleggsflate for momentnøkkel
5. Robust kapsling

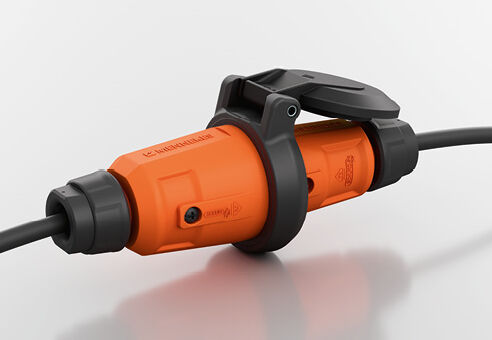

Robuste kapslinger i kapslingsgrad IP54
Våre plugger og skjøtekontakter med IP54‑beskyttelse er laget av høytytende plast og er derfor svært motstandsdyktige mot UV‑stråling, de fleste oljer, fett, løse‑ og rengjøringsmidler, hydrokarboner samt organiske og uorganiske baser.
De robuste kapslingene tåler dessuten belastninger på opptil ett tonn. Det selvstengende lokket på skjøtekontaktene garanterer IP54‑beskyttelse, og i drift tåler kontakter og uttak temperaturer fra –30 °C til +40 °C. Den skrudde tetningen på kabelinnføringen og den romslige tilkoblingsplassen gjør monteringen spesielt enkel og komfortabel.
Sertifiseringsoversikt for SCHUKO® plugger og skjøtekontakter (IP54)
Alle SCHUKO® plugger med kapslingsgrad IP54 og dobbelt jordingssystem er sertifisert både etter VDE og CEBEC.
SCHUKO® skjøtekontakter med IP54‑beskyttelse har en VDE‑sertifisering, mens de fransk‑belgiske skjøtekontaktene har en CEBEC‑sertifisering.

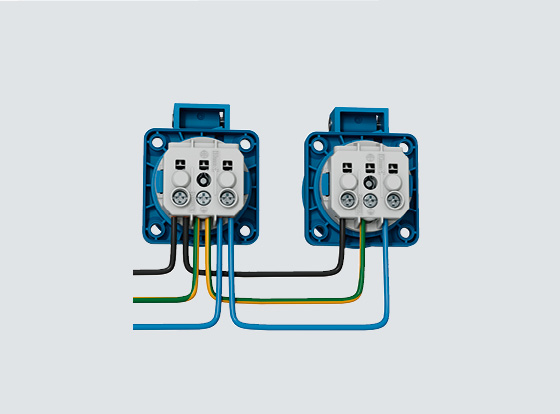

SCHUKO® stikkontakter for påmontering med skruklemmer
Velprøvd tilkoblingsteknikk for sikre installasjoner
Robuste skruklemmer muliggjør en pålitelig tilkobling av ledere og gir varig sikre strømtilkoblinger, selv i krevende industrielle applikasjoner. Skruklemmene er utformet som gjennomgangsklemmer for gjennomkobling.

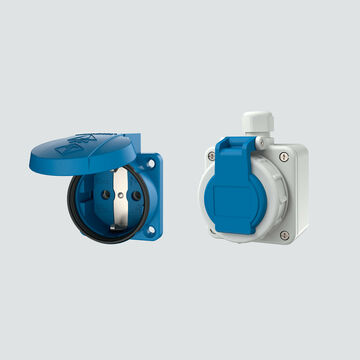

Beskyttelsesgrad for SCHUKO® kontakter og uttak.
Endring i normen DIN VDE 0620.
For bruk i flyttbare apparater må det etter dagens krav benyttes påbyggingsuttak som oppfyller kapslingsgrad IPX4 både med lukket klappdeksel og med innsatt, kompatibel plugger – uavhengig av bruksstilling. Før normendringen i februar 2010 ble kapslingsgrad IPX4 ansett som oppfylt når betingelsene var tilfredsstilt ved vertikal monteringsposisjon av uttakene. For stikkontakter som brukes i fast installasjon gjelder dette fortsatt.
