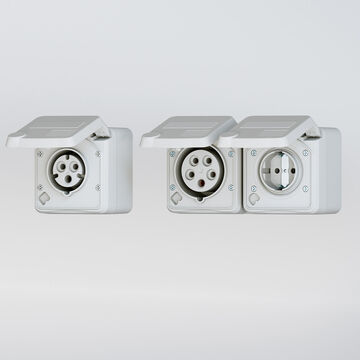

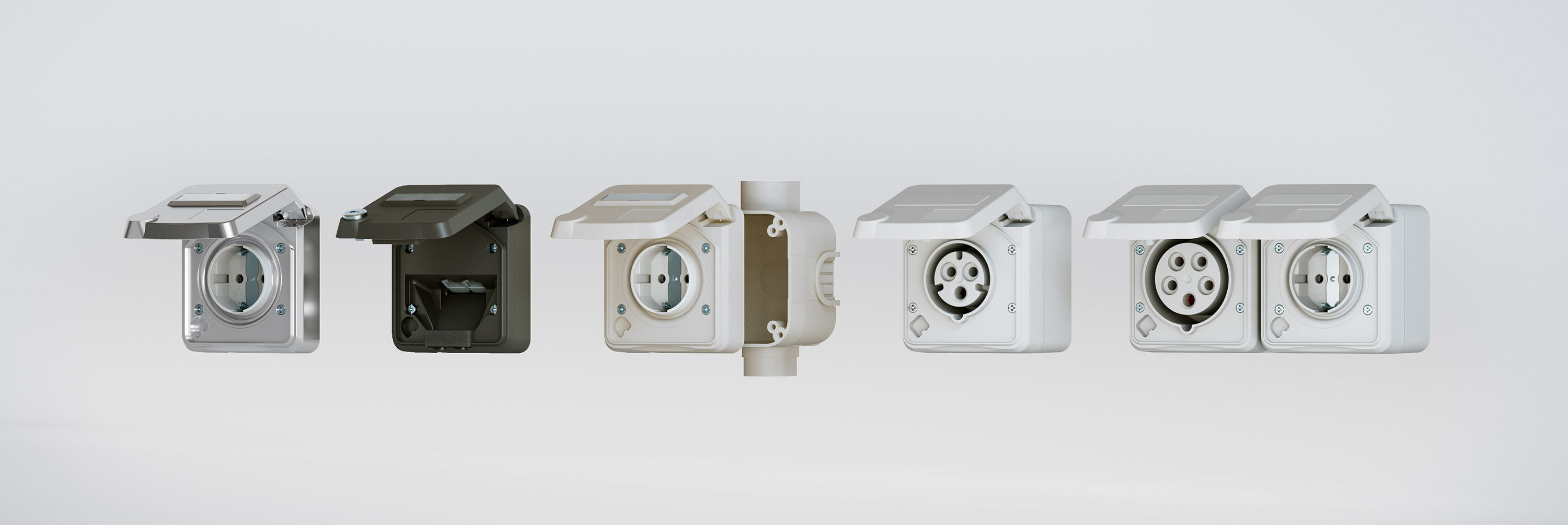

Cepex‑familien - For rom som stiller høyere krav
Mangfold i design og farge
Våre Cepex‑uttak er mer enn bare teknikk. De er resultatet av flere tiår med erfaring, gjennomtenkt konstruksjon og kompromissløs kvalitet. Enten det gjelder SCHUKO®, CEE eller datauttak, kombinasjonen av funksjonalitet og estetikk gjør Cepex til førstevalget for installasjoner med høye krav. Med varianter for innfelt, påvegg og utenpåliggende montering tilbyr Cepex‑produktene maksimal fleksibilitet – også der plassen er begrenset. Beskyttelsesgraden IP54 sørger for sikkerhet i fuktige eller krevende miljøer.
Cepex‑uttak tilbyr gjennomtenkte og fleksible løsninger for en rekke ulike bruksområder. De egner seg godt for profesjonelle installasjoner i kommersielle, offentlige og tekniske miljøer. Enten det er i tørre rom eller under mer krevende forhold, gjør det brede sortimentet av Cepex‑produkter det mulig å gjennomføre sikre, ryddige og visuelt enhetlige installasjoner. Våre Cepex‑løsninger utmerker seg med holdbare materialer og smart design. Romslige koblingsrom og fleksible kabelinnføringer gjør installasjonen enklere – selv der plassen er begrenset.
Bruksområder – Cepex‑uttak i bruk

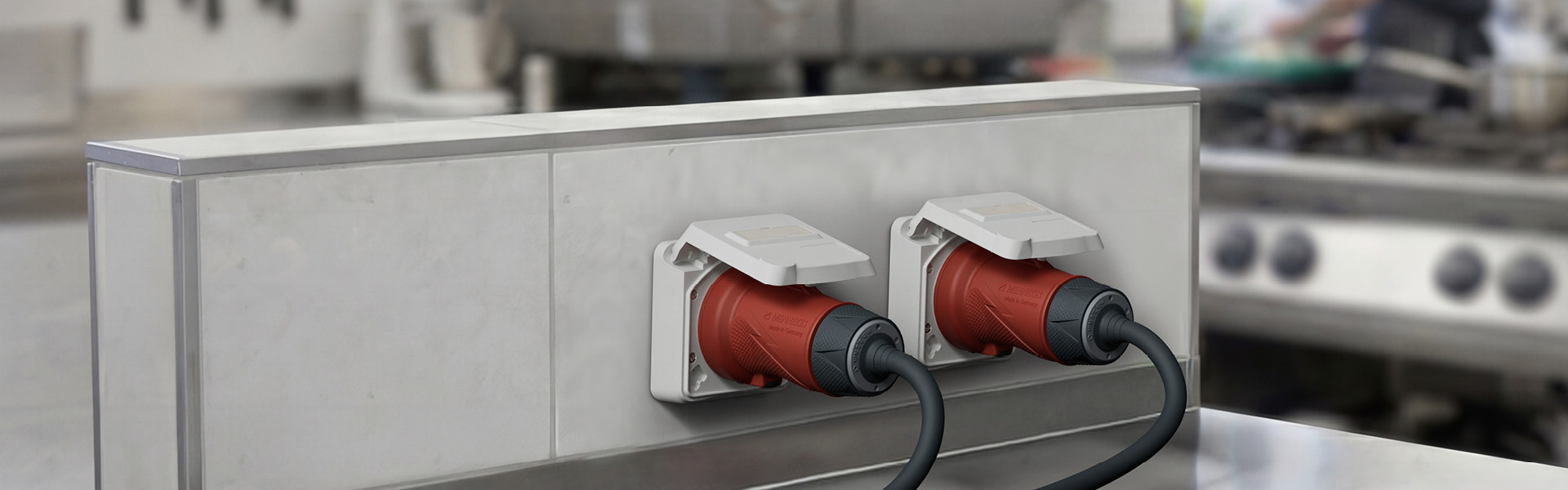

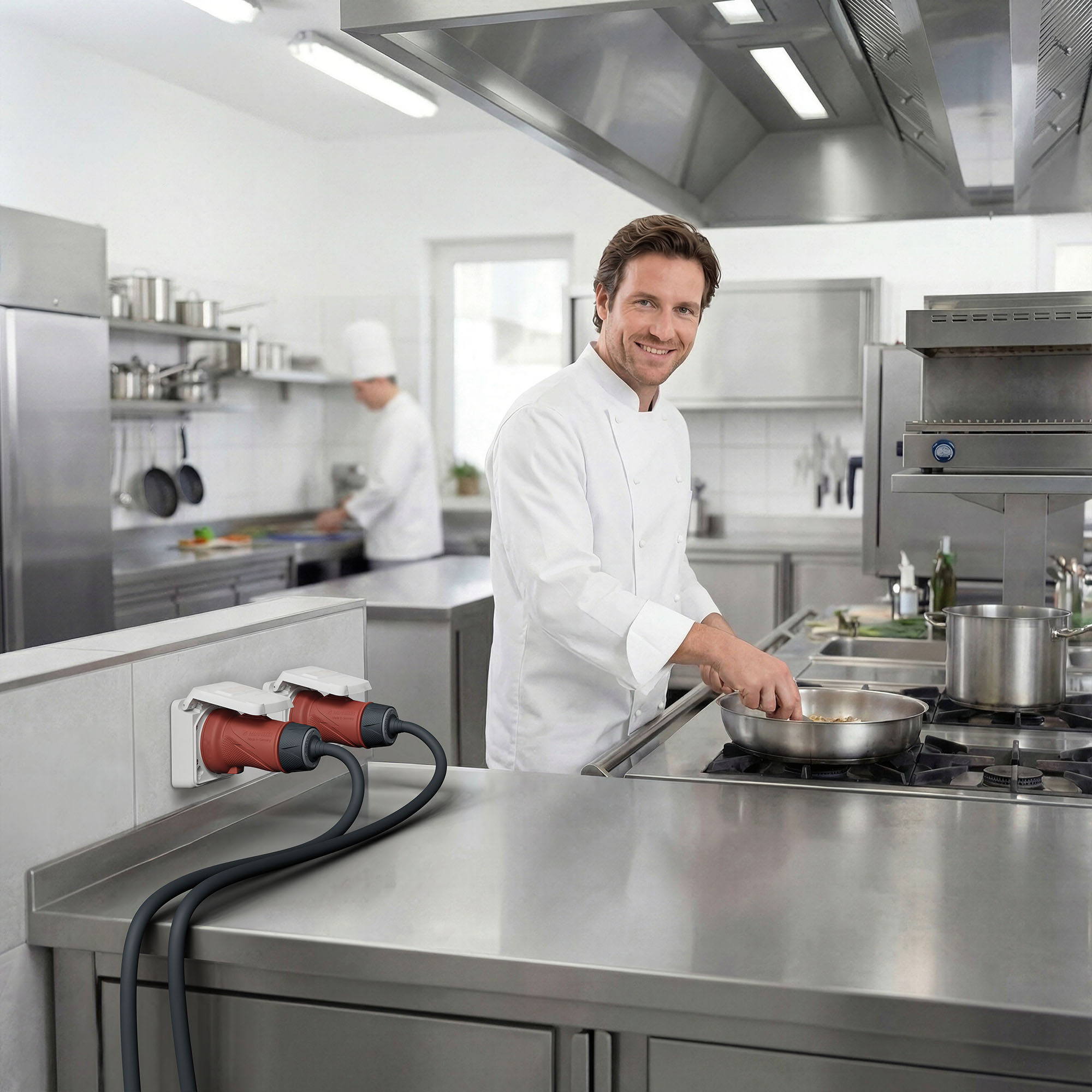

I produksjonshaller der maskiner arbeider med presisjon. I storkjøkken der hvert sekund teller. I laboratorier der nøyaktighet beskytter liv. I medisinske institusjoner og sykehus der tillit er avgjørende. Og i moderne kontormiljøer der teknologi og design går hånd i hånd – overalt der er Cepex på hjemmebane.

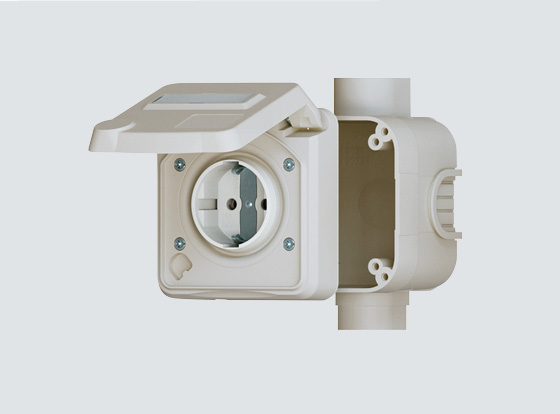

Cepex‑modulsystemet for innfelte bokser
Én for alle. Bestillingsnr. 41401.
Basert på den innfelte boksen 41401 kan alle ønskede Cepex‑innfelte varianter oppnås ved å kombinere den med hvilken som helst Cepex‑påveggsboks.
Eksempel:
Cepex‑påveggsuttak 16 A, 5‑polet, 400 V med merkefelt Bestillingsnr. 4845
+ Innfelt boks Bestillingsnr. 41401
= Innfelt uttak

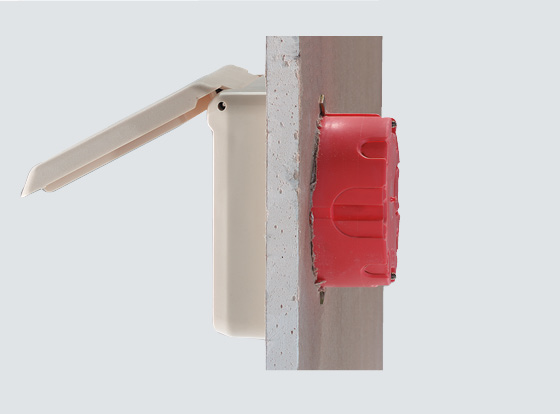

Hulroms‑ og betonginstallasjon
Den ideelle kombinasjonen: Cepex‑uttak 16 A, 3‑ til 5‑polet, kan installeres i hulroms‑ eller betonginnbyggingsbokser (f.eks. Kaiser). 32 A‑versjonene er på grunn av sine høye uttrekkskrefter ikke egnet for hulromsvegger, med mindre det brukes forsterkede hulromsløsninger.
Veiledning for valg av innfelte bokser
Våre påveggsuttak kan kombineres med følgende hulroms‑ og innfelte bokser:
Cepex SCHUKO®:
Hulromsinstallasjon Ø 68 mm “hulromsboks”: Ja
Hulromsinstallasjon Ø 74 mm “CEE 16 A hulromsboks”: Nei
Innfelt / betonginnbygging Ø 68 mm “innfelt boks”: Ja
MENNEKES innfelt boks: Ja – anbefalt
Cepex 16 A:
Hulromsinstallasjon Ø 68 mm “hulromsboks”: Nei
Hulromsinstallasjon Ø 74 mm “CEE 16 A hulromsboks”: Ja
Innfelt / betonginnbygging Ø 68 mm “innfelt boks”: Nei
MENNEKES innfelt boks: Ja – anbefalt
Cepex 32 A:
Hulromsinstallasjon Ø 68 mm “hulromsboks”: Nei
Hulromsinstallasjon Ø 74 mm “CEE 16 A hulromsboks”: Nei
Innfelt / betonginnbygging Ø 68 mm “innfelt boks”: Nei
MENNEKES innfelt boks: Ja – anbefalt
Cepex data:
Hulromsinstallasjon Ø 68 mm “hulromsboks”: Nei
Hulromsinstallasjon Ø 74 mm “CEE 16 A hulromsboks”: Nei
Innfelt / betonginnbygging Ø 68 mm “innfelt boks”: Nei
MENNEKES innfelt boks: Ja – anbefalt

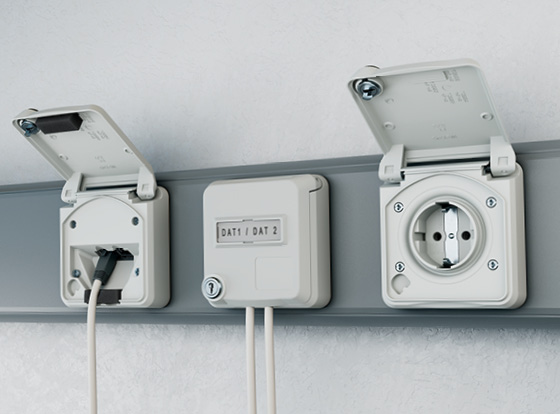

Innstallasjon i kabelkanaler
I hvitaluminium, ren hvit, perlehvit, dyp svart og lys grå kan Cepex‑programmet tilpasses de vanligste fargene på ulike kanaler og installasjonsutstyr. Med Cepex velger du en moderne uttaksløsning som kombinerer sikkerhet, funksjonalitet og enhetlig design på en overbevisende måte.
CEE‑Cepex‑vegguttak
Det store koblingsrommet gir plass til tilførselskabler opptil 6 mm². Underdelen kan roteres 180°, slik at kabelinnføringen nedenfra er mulig uten ekstra arbeid. Beskyttelsesgrad IP54 (beskyttet mot støv og sprutvann) gjør påveggsuttakene sikre for mange ulike bruksområder. I tillegg finnes det ekstra membraner i kapslingen.
Egenskaper ved Cepex‑vegguttaket:
- Membrannippel: Alle modeller leveres som standard med en M25‑membrannippel for to kabler med diameter 3–9 mm. Bare før kablene gjennom membranen – ferdig.
- Metrisk kabelnippel: En metrisk kabelnippel M25 / 2 x 8 er tilgjengelig som tilvalg.
- Roterbar: Gehusets underdel kan roteres 180°, slik at kabelinnføring ovenfra eller nedenfra er mulig uten ekstra arbeid.

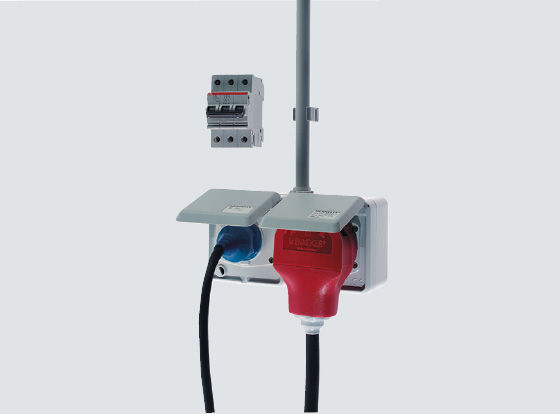

Cepex‑dobbeluttak
En ofte valgt kombinasjon av uttak: 16 A CEE og SCHUKO®. Ved tilkobling av denne kombinasjonen via én felles tilførsel er det obligatorisk med en 3‑polet automatsikring.

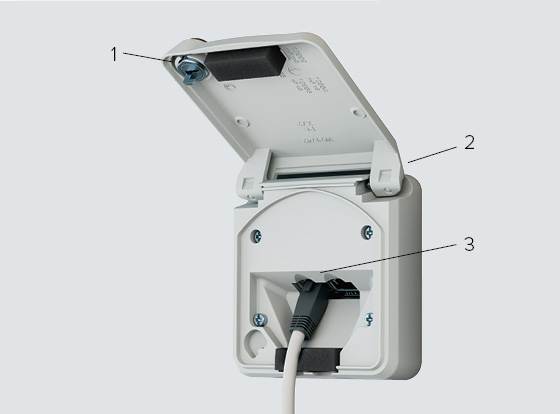

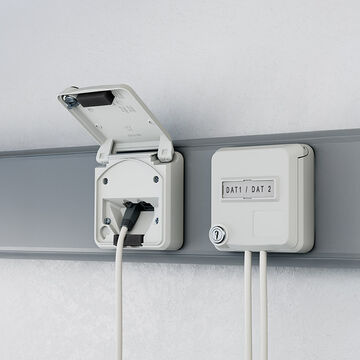

Cepex‑datauttak
Allsidig og pålitelig: Våre Cepex‑datauttak er for eksempel godt egnet for kontrollrom, lagerområder, laboratorier, flyplasser og produksjonslinjer. Driften skjer med vanlige patchkabler. De kan kombineres med Cepex‑uttak, CEE og SCHUKO®. Uansett om det er påvegg, innfelt eller i kabelkanal – disse uttakene passer.
1. Kan låses selv med tilkoblede kabler. Sikkerhetslåsen beskytter mot uautorisert tilgang.
2. Beskyttelsesgrad IP54 med lukket lokk – både i tilkoblet og frakoblet tilstand.
3. Egnet for doble RJ45‑uttak, Cat. 3 til Cat. 7, samt produsentuavhengige RJ45‑keystones. Utsparinger i henhold til IEC 60603‑7.
