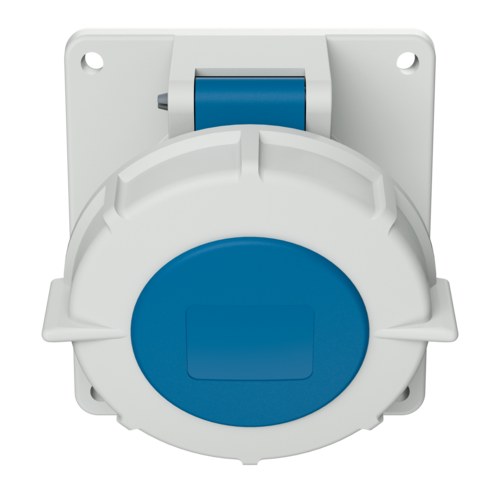

MENNEKES Stikkontakt for påmontering 1502

MENNEKES Stikkontakt for påmontering 1502 images3d

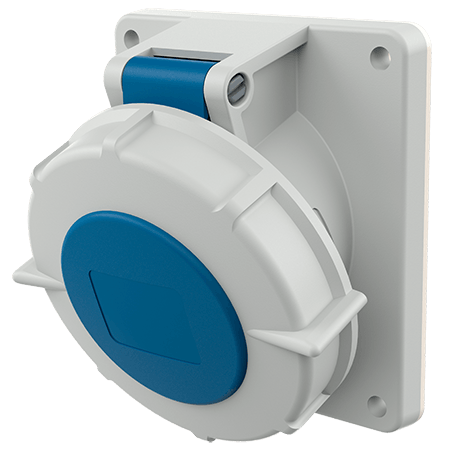

Stikkontakt for påmontering 1502

Ampere 16 A 32 A

Poler

Volt

Klokkeposisjon

Skrukontakt
Vinkel 20°

Stikkontakter preparert for montering av hjelpekontaktbryter

Delnr.1502
EAN4015394011675
Std. Pakke. 10 Antall.
El.nr15 072 96

Tekniske spesifikasjoner

Stikkontakt for påmontering 1502

Ampere	32 A
Poler	3 p
Volt	230 V
Klokkeposisjon	6 h
Hertz	50-60 Hz
Tilkoblingsmåte	skrukontakt
Kontakt	standard
Kapslingsgrad	IP67
Flens	100x92 mm
Borehull	85x77 mm
Vinkel	20 °
Vekt	281 g
Kontrollmerke	CQC VDE CB Zertifikat

Måltegning liggende

Datablad og nedlastinger

Stikkontakt for påmontering 1502

ProduktdatabladStikkontakt for påmontering 1502 PDF, 194 KB

SamsvarserklæringStikkontakt for påmontering 1502 PDF, 37 KB

CAD-data STPStikkontakt for påmontering 1502 ZIP, 1 MB

CAD-data 3D-DWGStikkontakt for påmontering 1502 ZIP, 3 MB

Monteringsveiledning/bruksanvisningStikkontakt for påmontering 1502 PDF, 128 KB

Måltegning ståendeStikkontakt for påmontering 1502 PNG, 99 KB

Måltegning liggendeStikkontakt for påmontering 1502 PNG, 100 KB

Retningslinjer

Stikkontakt for påmontering 1502

Passende produkter

Stikkontakt for påmontering 1502 med IP67

MENNEKES Plugg PowerTOP® Xtra med ErgoCONTACT 13625

Plugg PowerTOP® Xtra med ErgoCONTACT

Delnr. 13625

Kapslingsgrad: IP67 / IP69
Ampere: 32 A
Poler: 3 p
Volt: 230 V
Tilkoblingsmåte: skruklemmeteknikk ErgoCONTACT

Passende tilbehør

Stikkontakt for påmontering 1502

MENNEKES Hjelpekontaktbryter 41000

Hjelpekontaktbryter

Delnr. 41000

For stikkontakter og stikkontakter for påmontering 16 A og 32 A
