IP-kapslingsgrader og beskyttelsesklasser
IP-Kapslingsgrader (også kjent som IP = Ingress Protection) for kontakter og uttak angir hvilke påvirkninger enhetene er beskyttet mot - f.eks. inntrengning av fremmedlegemer, støv og vann. Dette er avgjørende for sikker håndtering av elektriske systemer.
Begrepet beskyttelsesklasse refererer til sikkerhetstiltak som er ment å beskytte mot spenning eller elektrisk støt og dermed mot en elektrisk ulykke.
IP-kapslingsgrader
CEE-pluggenheter skal alltid fungere pålitelig. Derfor skal de blant annet oppfylle en bestemt kapslingsgrad. Kapslingsgrader (også kjent som IP = Ingress Protection) informerer om hva slags utvendig belastning en pluggenhet er beskyttet mot. Alle kapslingsgrader består av to sifre. Disse definerer nøyaktig hvorvidt kapslingen beskytter innsiden av apparatet mot uønsket inntrenging. Det første sifferet informerer om beskyttelse mot fremmedlegemer og berøring. Det første sifferet informerer om beskyttelse mot vann. Sifferkombinasjonene er fastlagt i standarden IEC 60529.
Stikkontakter og skjøteuttak skal oppfylle oppgitt kapslingsgrad. Dette gjelder både når pluggen er satt inn og trukket ut. For plugger og apparatplugger gjelder kapslingsgraden når de er forbundet med en tilhørende enhet (skjøteuttak eller stikkontakt).
CEE-pluggenheter skal oppfylle kapslingsgrad IP 44 eller IP 67, og CEE-pluggenheter med merkestrøm fra 100/125 A skal oppfylle kapslingsgrad IP 67. Hvis stikkontakter med 100/125 A er festet i kapslingen eller danner én komponent sammen med denne, kan hele anlegget også være IP 44.

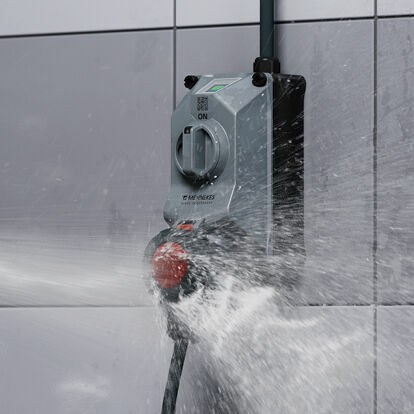

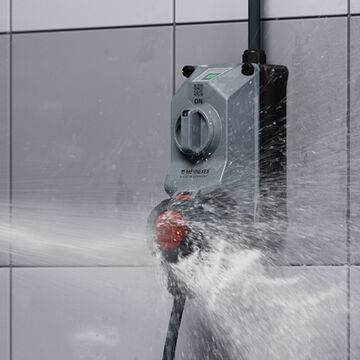

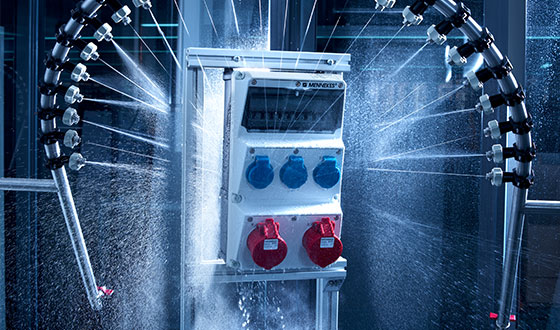

I tillegg til produktløsninger i IP44 eller IP67 tilbyr vi også spesielt robuste og frakoblbare CEE-stikkontakter samt plugger og skjøtekontakter med IP67 / IP69-beskyttelse. Disse kontakter og uttak forblir vanntette selv under vann og ved høytrykksspyling.

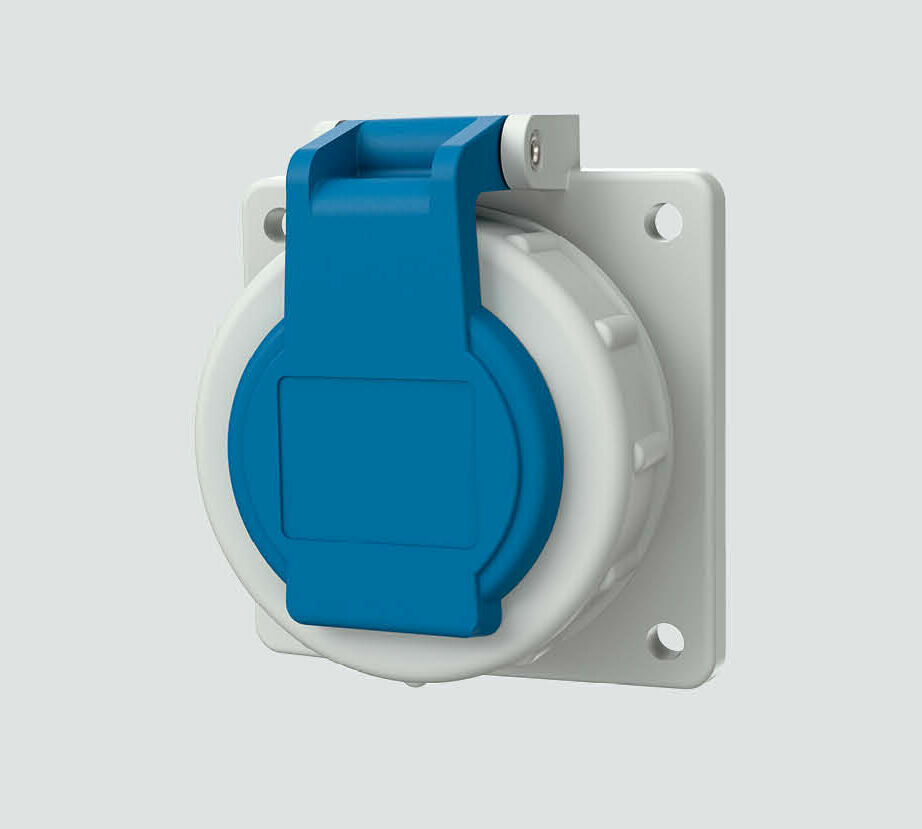

Ved konvensjonelle SCHUKO® stikkontakter i henhold til DIN VDE 0620 og DIN 49440 ff. er det spesielt viktig å være oppmerksom på at de på grunn av sin konstruksjon bare kan oppfylle beskyttelsesgraden IP44 når det hengslede dekselet er lukket, da inntrengning av vann ikke kan forhindres i området for beskyttelseskontakten.
I tillegg til SCHOKO®-stikkontakter med den spesifiserte kapslingsgraden IP44, kan du også få stikkontakter etter SCHUKO® standard med kapslingsgrad IP68 for bruk i våte miljøer, som havner, svømmebassenger eller uteområder.
Våre kontakter og uttak er merket med den respektive beskyttelsesgraden. Du finner en detaljert oversikt over de ulike beskyttelsestypene og betydningen av de enkelte kodene i vår praktiske tabell over IP-beskyttelsesklasser.
Tabell IP-kapslingsgrader
| 1. siffer | ||
|---|---|---|
| IEC 60529 | Beskyttelse mot fremmedlegemer | Beskyttelse mot berøring |
| 0 | Ingen beskyttelse | Ingen beskyttelse |
| 1 | Beskyttelse mot faste fremmedlegemer med en diameter på ≥ 50 mm | Beskyttelse mot berøring med hånd |
| 2 | Beskyttelse mot faste fremmedlegemer med en diameter på ≥ 12,5 mm | Beskyttelse mot berøring med en finger |
| 3 | Beskyttelse mot faste fremmedlegemer med en diameter på ≥ 2,5 mm | Beskyttelse mot berøring med verktøy |
| 4 | Beskyttelse mot faste fremmedlegemer med en diameter på ≥ 1,0 mm | Beskyttelse mot berøring med tråd |
| 5 | Beskyttelse mot støv i skadelige mengder | Fullstendig beskyttelse mot berøring |
| 6 | Støvtett | Fullstendig beskyttelse mot berøring |
| 2. siffer | |
|---|---|
| IEC 60529 | Beskyttelse mot vann |
| 0 | Ingen beskyttelse |
| 1 | Beskyttelse mot dryppvann |
| 2 | Beskyttelse mot fallende dryppvann når huset har en vinkel på inntil 15° |
| 3 | Beskyttelse mot fallende dråper helt til 60° over horisontalplanet |
| 4 | Beskyttelse mot sprutevann fra alle retninger |
| 5 | Beskyttelse mot strålevann (dyse) fra alle vinkler |
| 6 | Beskyttelse mot kraftig strålevann |
| 7 | Beskyttelse mot kortvarig neddykking i vann |
| 8 | Beskyttelse mot varig neddykking i vann |
| 9 | Beskyttelse mot vann ved rengjøring med høytrykk/dampstråle, spesielt landbruk |
IP-beskyttelsesklasser
IP-beskyttelsesklasser i henhold til IEC 61140
Beskyttelsesklasser beskriver sikkerhetstiltakene som beskytter mot farlig spenning/et elektrisk støt og dermed mot en elektrisk ulykke. Det er fire beskyttelsesklasser: 0, 1, 2 og 3.
- 0: ingen ekstra beskyttelse i tillegg til grunnisolasjonen
- 1: Beskyttende jording
- 2: Beskyttende isolasjon
- 3: Sikkerhet ekstra lav spenning
Beskyttelsesklassene for alt elektrisk utstyr er spesifisert i standardene IEC 61140. Symbolene som skal brukes for å identifisere utstyret er definert i IEC 60417-standarden.
