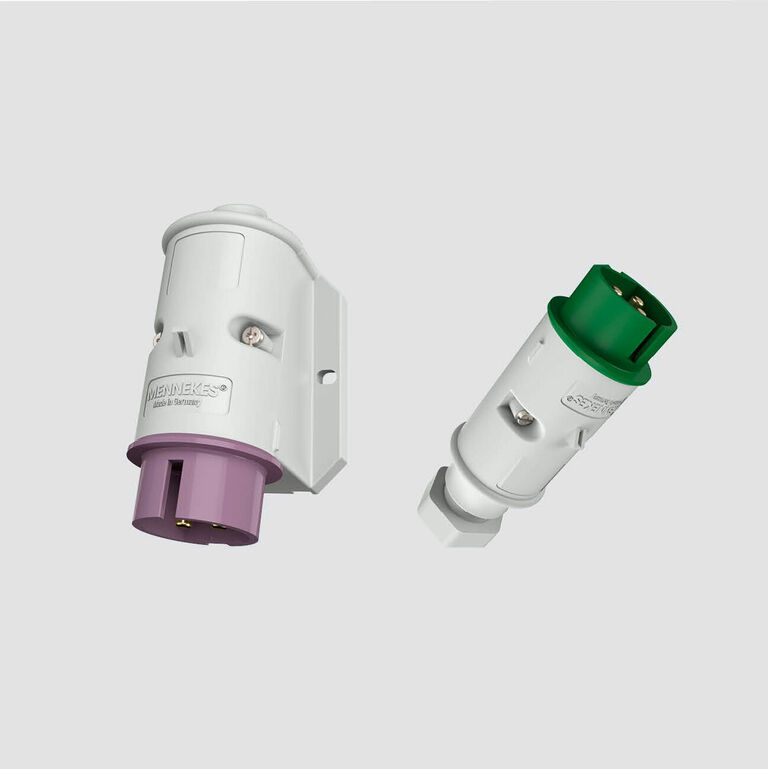

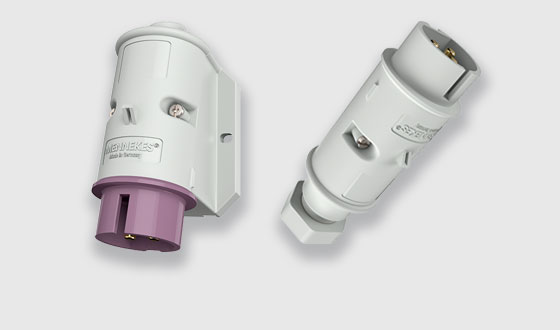

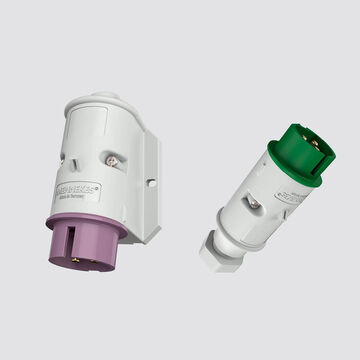

Ekstra lav spenning

Ekstra lav spenning betegner i henhold til standarden DIN EN/IEC 60449 et lavspenningsområde som ikke går over en grenseverdi på 50 V (ved vekselspenning) eller på 120 V (ved likestrøm). Pluggenheter inntil 50 V trenger ikke jordledningskontakt, og standardene krever heller ikke klokkeposisjoner her.

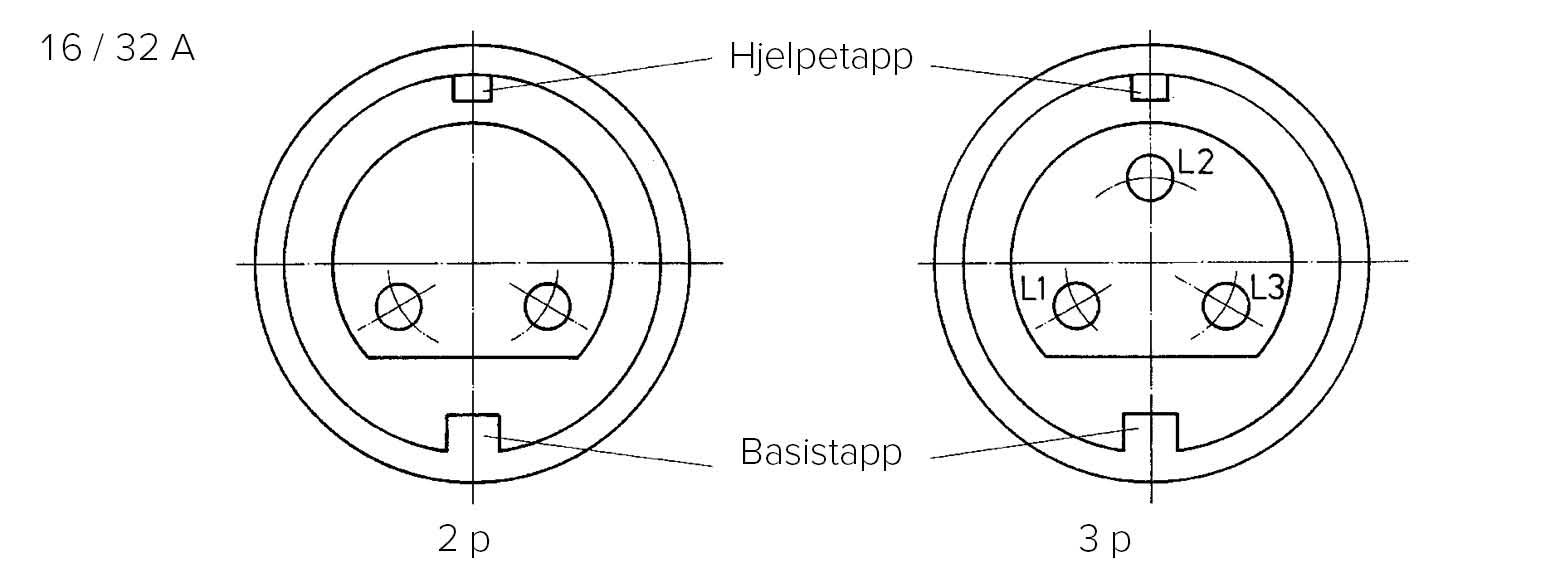

Tegning: Stikkontakter og koblinger U = 40 til 50 V, 50 til 60 Hz, hjelpetapp 12 t

Fordi jordledningskontakten mangler på pluggenheter inntil 50 V, brukes det en basistapp og en tilleggstapp på skjøteuttaket og stikkontakten samt et spor for basis- og tilleggstappen på beskyttelseskragen på plugger. Basistappen står alltid i klokkeposisjon 6. Hjelpetappen står i en klokkeposisjon i henhold til tabell 208 og 209 i fra EN IEC 60309-2 etter spennings- og frekvensverdi (se «mer informasjon» nedenfor.). Kontakthylser i stikkontakter og skjøteuttak med nominell driftsspenning til 50 V må være posisjonert som i vist i EN IEC 60309-2 ark 2-VIII (se figuren).

Clockface positions in accordance with table 103 taken from EN 60309-2:1999 + A1:2007 + A2:2012

Rated operating voltage V	Frequency Hz	Clockface position of keyway (major keyway = 6 o´clock)
20 to 25	50 and 60	no minor keyway
40 to 50	50 and 60	12
20 to 25 and 40 to 50	100 to 200 300 400 Über 400 to 500 DC	4 2 3 11 10
25	DC*	8 * for portable electrical incubators – use with 12 V or 24 V direct-current voltage in ambulances or helicopters.

Positions 1 and 9 are reserved for future standards. For design reasons, positions 5, 6 and 7 are not available for use.

Colour coding

If the rated operating voltage is indicated by a colour coding in addition to compulsory markings, such colour coding must be in accordance with IEC 60309-1:1999, table 2:

Rated operating voltage	Colour code	RAL*
20 to 25 V	violet	4001
40 to 50 V	white	7035

* RAL determined by MENNEKES, as in EN 60309-1:1999 no specification is provided for.

Posisjonering av hjelpetappen for forskjellige spenninger og frekvenser

Klokkeposisjon I henhold til tabell 208 i EN IEC 60309-2

Nominell driftsspenning (i V)	Frekvens (i Hz)	Hjelpetappens henholdsvis -sporets posisjon (i forhold til basistapp henholdsvis basisspor = 6 t)
20 - 25	50 og 60	Hjelpetapp eller -spor finnes ikke
40 - 50	50 og 60	12
20 - 25 and 40 - 50	100 - 200 300 400 > 400 - 500 Likestrøm	4 2 3 11 10
25	Likestrøm*	8 *For bærbare elektriske inkubatorer – bruk med 12 V eller 24 V likespenning i ambulanser eller helikoptere.

Posisjonene 1 og 9 er reservert for fremtidige standardiseringer. Av konstruksjonsmessige årsaker kan ikke posisjonene 5, 6 og 7 brukes.

Identifikasjonsfarge

Hvis nominell driftsspenning i tillegg til påbudt tekst også merkes ved hjelp av farge, skal fargekoden i EN IEC 60309-1:2023:

Nominell driftsspenning	Identifikasjonsfarge	RAL*
20 - 25 V	Fiolett	4001
40 - 50 V	Hvit	7035

* RAL-spesifiseringen stammer fra MENNEKES, fordi det ikke er spesifisert i standarden EN 60309-1:1999.
